Geometrie der Bewegung eines verlängerten Kreisels von Elke Stangl (elkement)

Wissenschaftliche Illustration, die sowohl die Bewegungsgeometrie eines Kreisels in der Physik als auch die zur Darstellung verwendete konstruktive Geometrie veranschaulicht.

Buntstifte (Polychromos, Albrecht Dürer) auf schwarzem Papier.

Wenn sich ein Kreisel dreht, verändert sich seine momentane Drehachse allmählich, selbst wenn keine äußeren Kräfte wirken (z. B. wenn er in seinem Schwerpunkt gelagert ist). Der Kreisel dreht sich um seine eigene Symmetrieachse, und die Symmetrieachse selbst dreht sich.

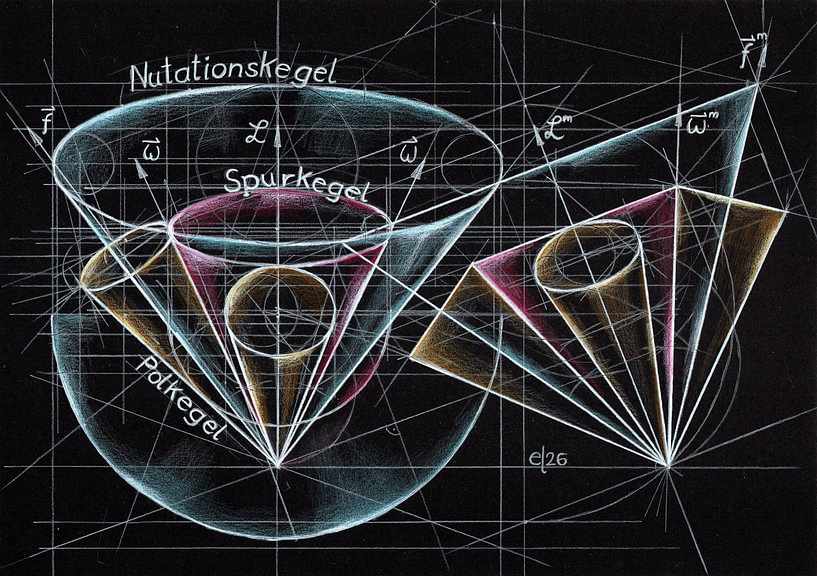

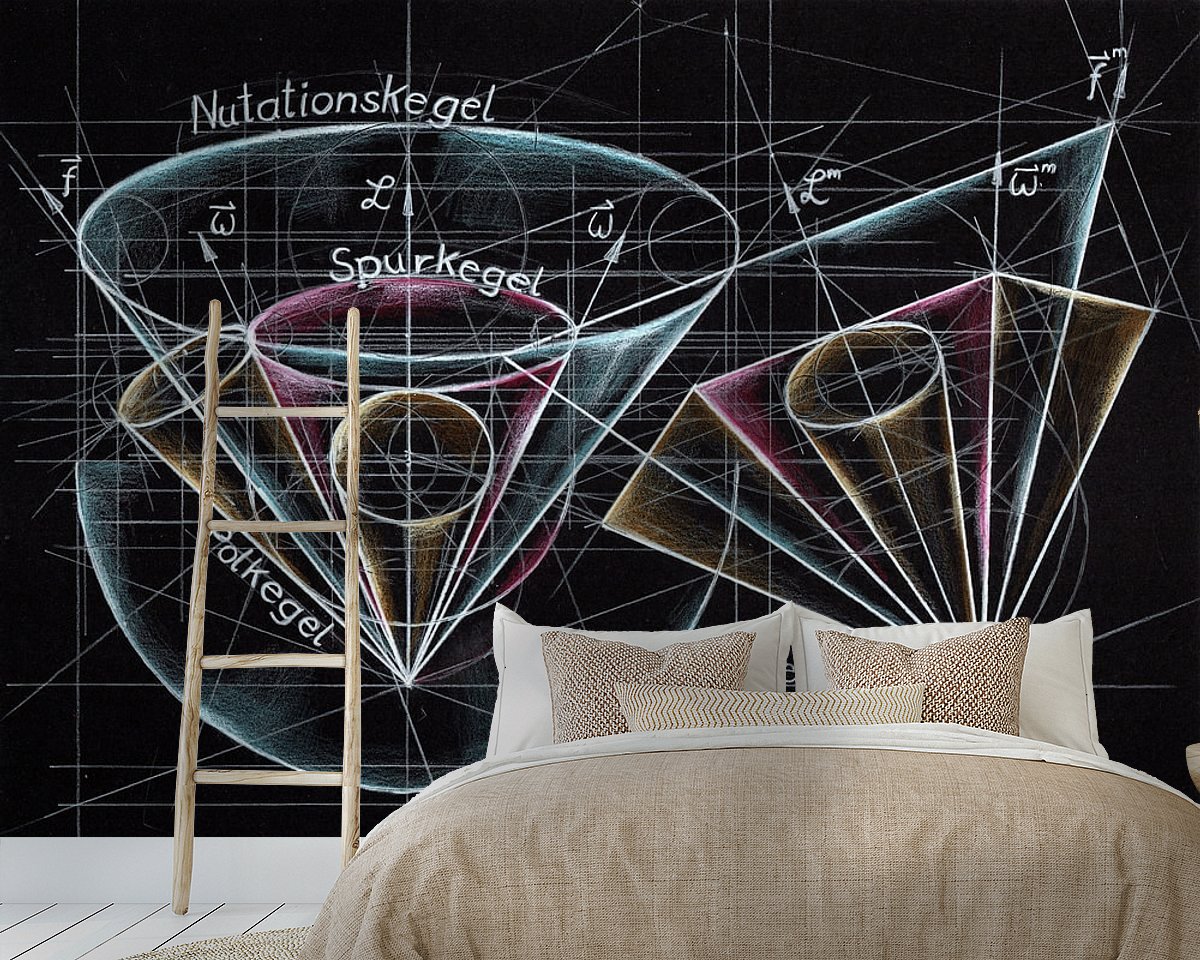

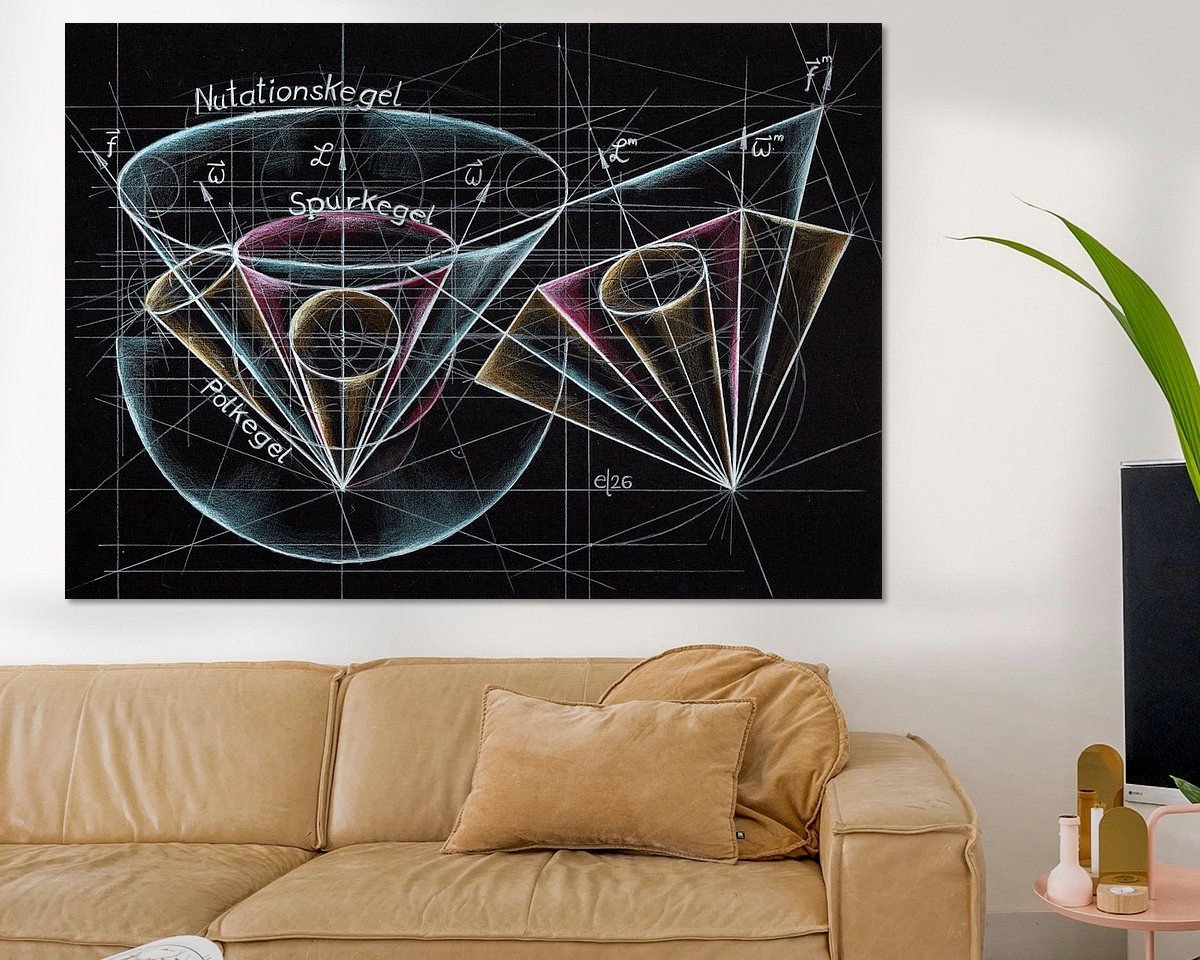

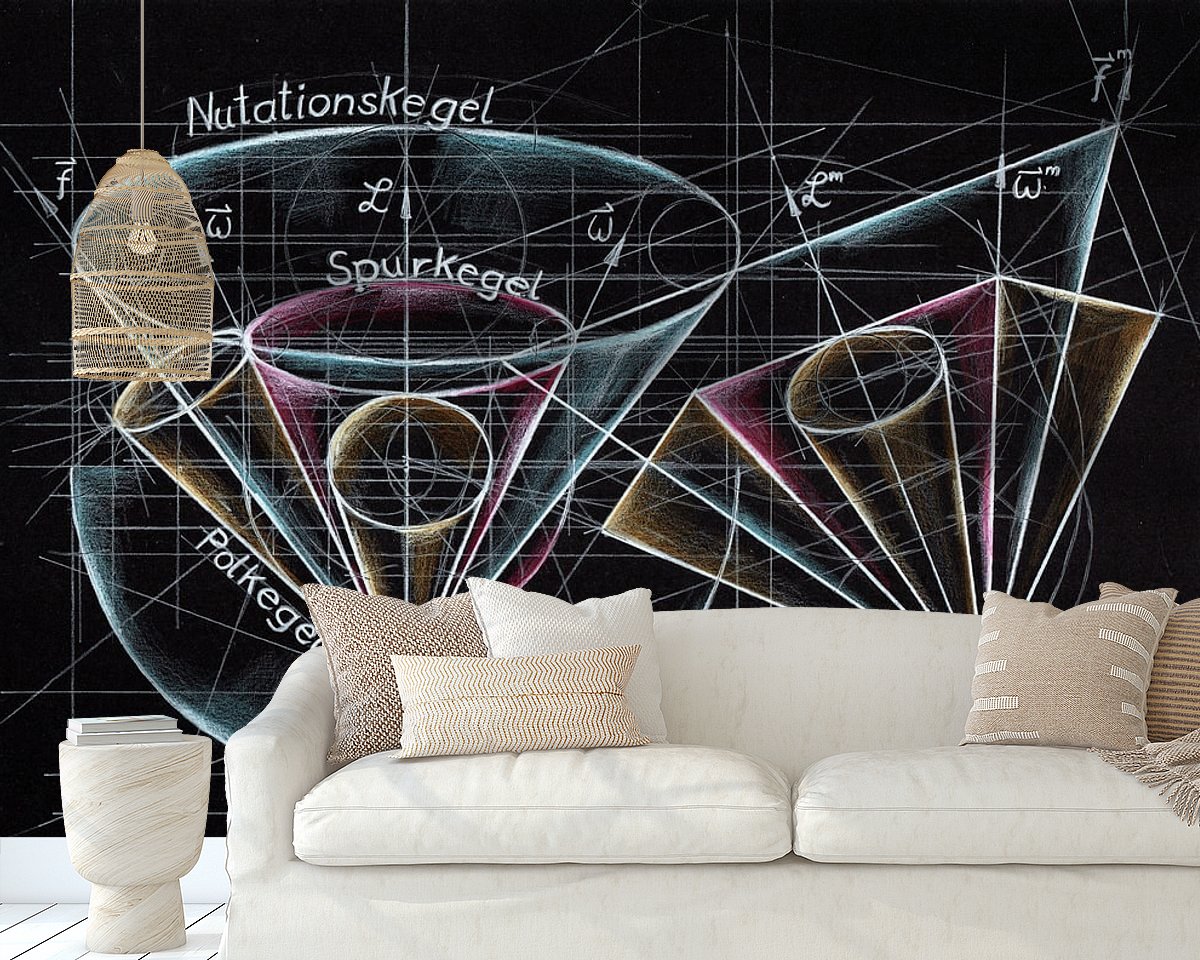

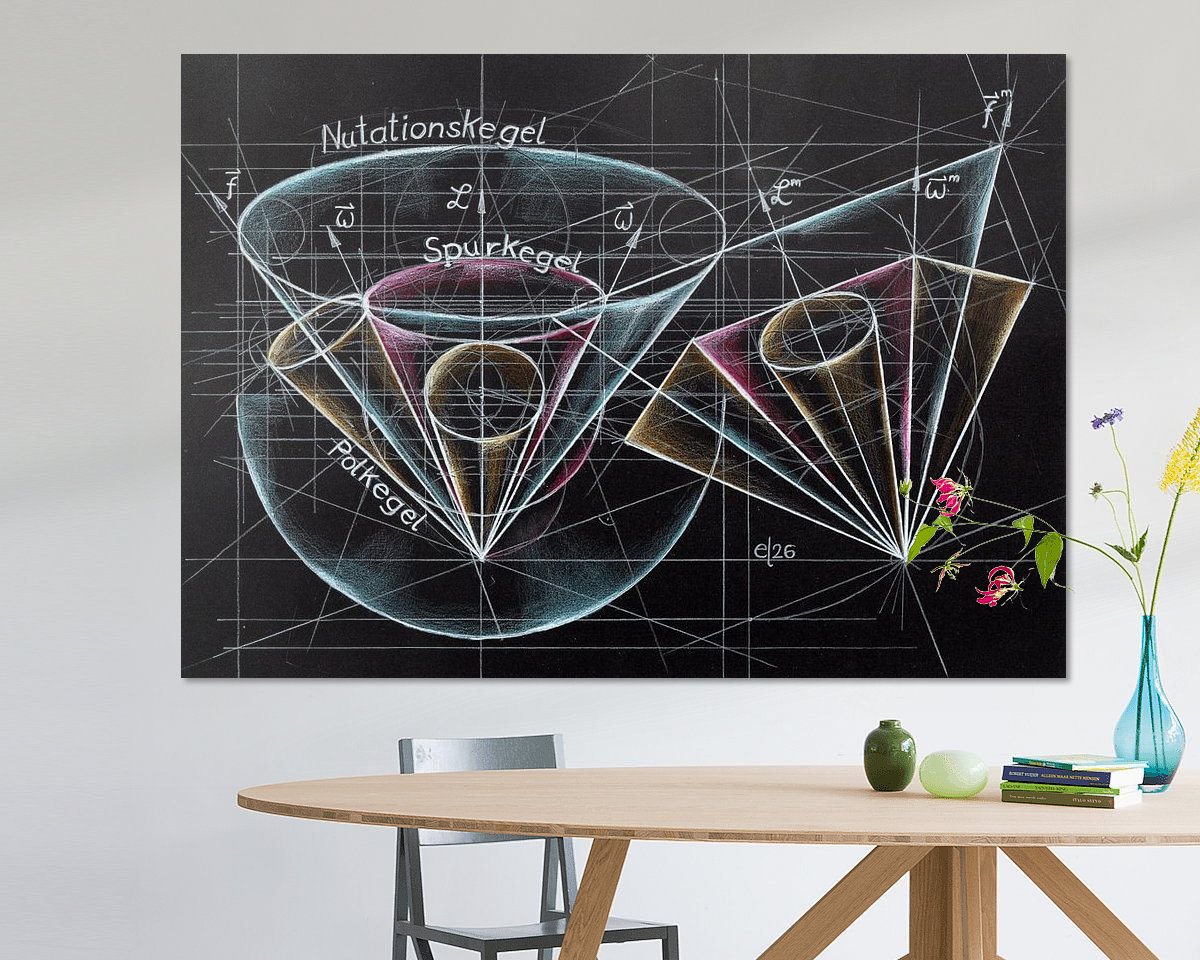

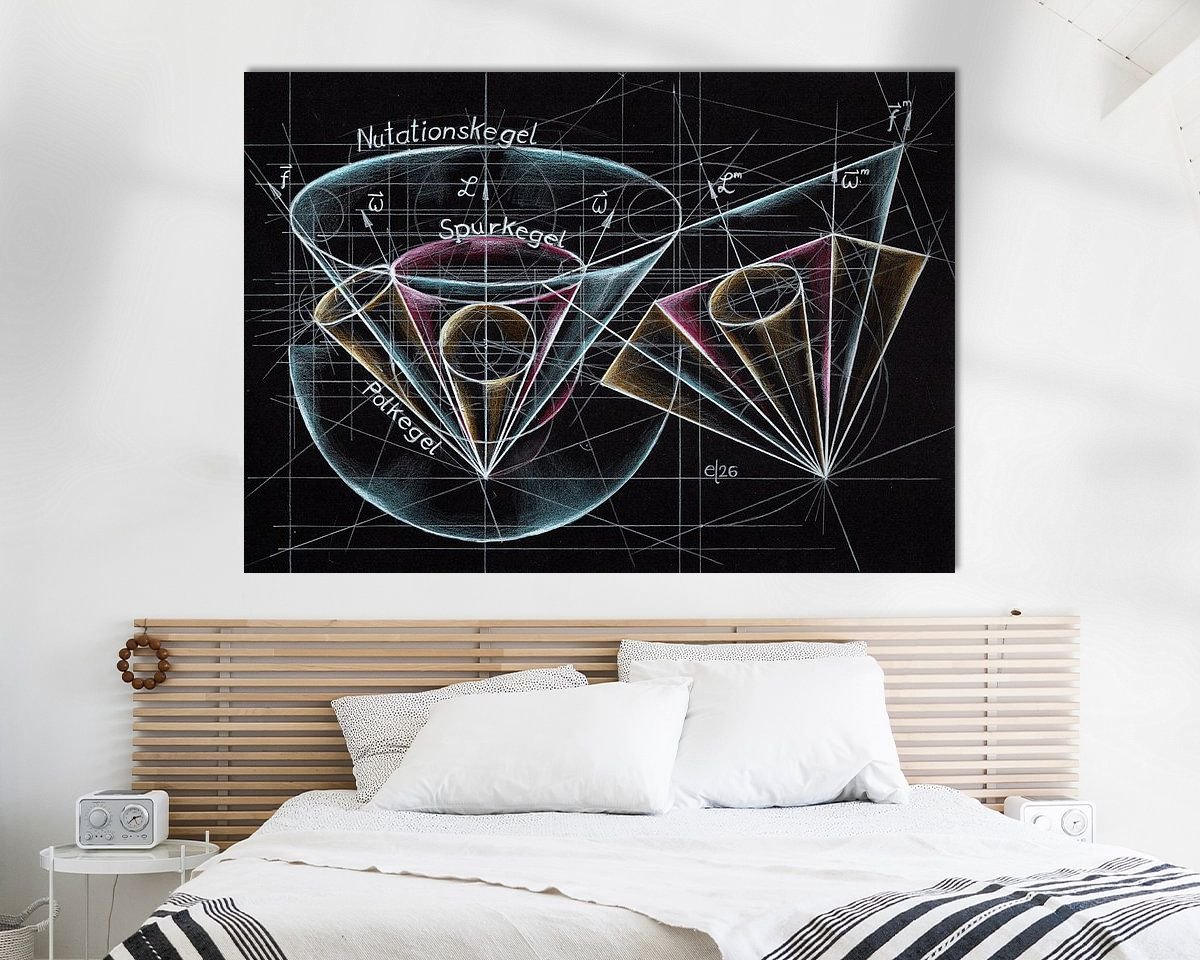

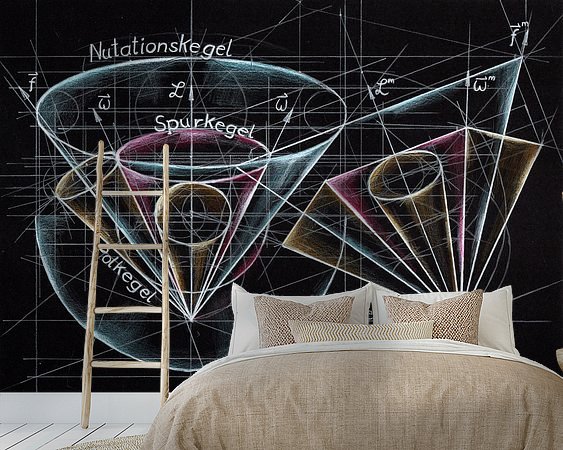

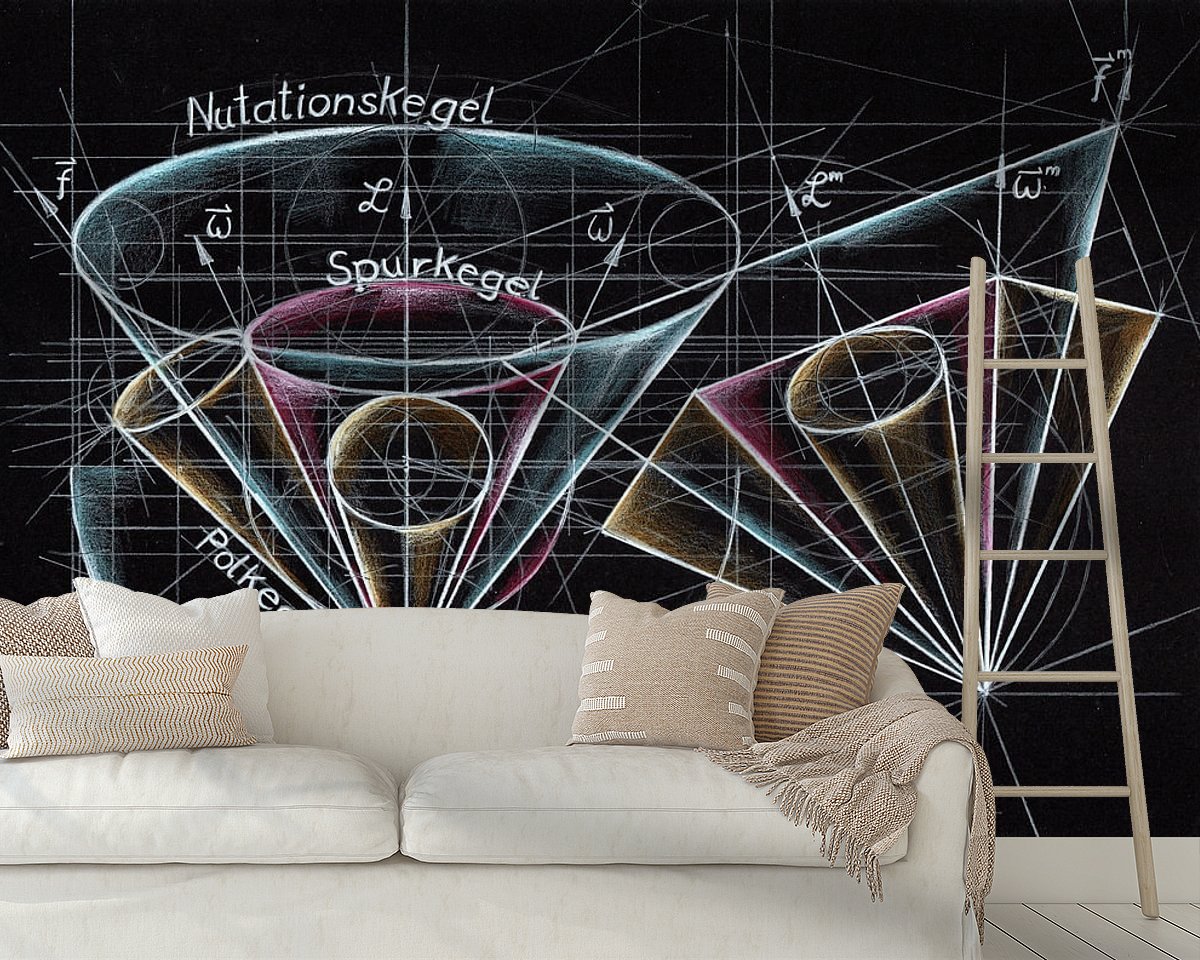

Diese Bewegung lässt sich anhand von drei Kegeln veranschaulichen. Der rote und der blaue Kegel sind feststehend. Ihre Symmetrieachsen stellen den konstanten Drehimpulsvektor dar. Der kleine gelbe Kegel rollt entlang der Oberfläche des roten Kegels. Die Symmetrieachse des gelben Kegels symbolisiert die Achse des eigentlichen Kreisels und beschreibt die Oberfläche des blauen Kegels. Der Schnittpunkt des roten und des gelben Kegels ist tangential zu beiden sowie zur momentanen Drehachse.

Diese Abbildung zeigt ein längliches Objekt mit einem ebenso länglichen Trägheitsellipsoid.

Geometrie der orthogonalen Projektion, die ich zur Darstellung der Kegel verwendet habe: Ich zeichne zuerst die Draufsicht (Kreise) und die Seitenansicht (hauptsächlich Dreiecke) und konstruiere dann die Hauptansicht durch den Schnitt der Projektionsstrahlen. Die meisten Linien dienen als Hilfskonstruktionen, beispielsweise zum Ermitteln der Schnittpunkte der Ellipsen mit der Erzeugenden, die Teil des Umrisses der Kegel ist.

Ich halte mich an die Regeln der darstellenden Geometrie, die in Europa eine lange Tradition hat. Um dies zu unterstreichen "German engineering vibe", verwende ich daher auch die deutschen Bezeichnungen dieser Kegel aus der Gyroskoptheorie!
